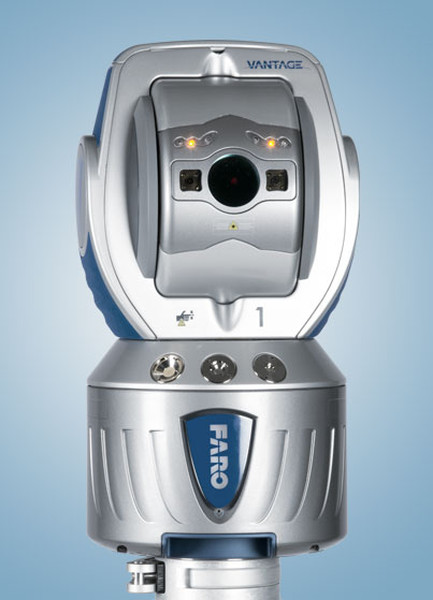

faro vantageЛазерный трекер FARO Vantage — новый трекер с непревзойденными возможностями, модель 2012 года (рабочая зона в диаметре до 160 м).

FARO Vantage — наиболее комплексное решение для измерений на базе лазерного трекера. Точная и мобильная координатно-измерительная машина, позволяющая вам создавать проекты, оптимизировать процессы и воплощать решения, измеряя быстро, просто и точно. FARO Vantage — самый маленький и легкий из когда-либо созданных FARO трекеров, с которым легко работать и транспортировать в нужное место. TruADM — 5 поколение измерительной системы, использующее предиктивные алгоритмы для компенсации ускорения и скорости перемещения цели.

Зачастую при выборе трекера пользователям приходится идти на компромиссы, выбирая какой критерий наиболее важен для них в повседневной работе. Трекер FARO Vantage меняет правила игры, предоставляя пользователям наивысшую точность, легкость и портативность вместе с защищенным исполнением по стандарту IP52.

Особенности:

— Самый легкий и простой в использовании трекер

— Большая рабочая зона до 160 м в диаметре

— Запатентованная компанией FARO технология TruARM упрощает процесс измерения и не требует применения вспомогательной технологии интерферометра IFM для проведения высокоточных измерений

— Улучшенные алгоритмы отслеживания метрологической сферы позволяют сканировать исследуемый объект даже при быстрых динамических перемещениях отражателя

— Использование двух интегрированных камер с функцией MultiView позволяет осуществлять работу с самыми сложными объектами различной формы и не терять из виду измерительную сферу при перемещении

— Встроенная функция SmartFind отслеживает местоположение оператора и восстанавливает связь при потере луча

— Новая оптическая система с более широким углом обзора позволяет измерять объекты большей площади

— Встроенный модуль WiFi позволяет фиксировать показания и сохранять с максимальной скоростью

Функциональные характеристики лазерного трекера FARO Vantage:

  • Защита от воды и пыли IP52 Vantage может свободно применяться в производственных условиях.
  • TruADM: Запатентованное 5 поколение системы ADM обеспечивает точность, необходимую для решения каждодневных задач.
  • Камеры MultiView: Запатентованная встроенная система с 2-мя камерами может автоматически перейти к нужной цели, и быстро найти цель, когда она расположена не в правильной позиции.
  • QuickComp: Оптимизация измерений в определенных диапазонах для сохранения точности.
  • Энкодеры TriMap: Система тройного считывания с самокалибовкой. Более быстрый сервис в более удобных условиях.
  • Функция поиска SmartFind: Быстрый и удобный поиск и фиксация на правильной цели.

Технические характеристики Laser Tracker FARO Vantage:

Технические характеристики Система измерения расстояния TruADM
Размеры   Разрешение: 0.5 мкм
Размер головы: (ш x в): 224 мм x 416 мм Частота измрений: 10,000 точек/сек
Вес головы: 12.6 кг Точность (MPE)***: 16 мкм + 0.8 мкм/м
Размер контроллера(ДxГxВ): 290 x 158 x 214 мм без фильтров Параметр R0 (MPE)***: 16 мкм
316 х 158 x 214 мм с фильтрами Точность (MPE/2) : ±8 мкм + 0.4 мкм/м
Вес контроллера 4.8 кг Параметр R0 (MPE/2): ±8 мкм
Диапазон
Горизонтальное вращение: 360° — бесконечное вращение Система измерения углов
Вертикальное вращение: 130° (от +77.9° до -52.1°) Угловая точность (MPE)** : 20 мкм + 5 мкм/м
Мин. рабочий диапазон 0 м Угловая точность (MPE/2) : ±10 мкм + 2.5 мкм/м
Макс. рабочий диапазон : 80 м* со специальными целями при 10°С и 35°С Макс, угловая скорость: 180°/сек
Точность уровня: ±2 арксек
60 м со стандартными целями 1.5", 7/8"
30 м со стандартной целью 1/2" Система камер MultiView
    Поле зрения: 30°
Условия работы
Высота: от -700 м до 2450 м Лазер** 633-635 нм Лазер,
Влажность: от 0 до 95%, без конденсата 1 милливатт макс./непр. режим
Рабочая температура: от-15°С до 50°С Класс лазера II



* Со специальными целями
** Уровень радиации продукта соответствует стандартам для продуктов питания, лекарств и косметики и стандарту IEC 60825-1 2001-08
*** УКАЗАН ПОЛНЫЙ ДИАПАЗОН ОШИБКИ ОТ «-» ДО «+» (MPE). MPE и все приводимые точностные характеристики рассчитаны согласно стандарту ASME B89.4.19 — 2006.
Колебания температуры воздуха не учитываются. Описания и характеристики могут быть изменены.
Защищено патентами США (U.S.): 7,327,446 7,352,446 7,466,401 7,701, 559 8,040,525 8,120,780

Области применения лазерного трекера FARO Laser Tracker Vantage:

1. Контроль крупногабаритных изделий

Благодаря большой рабочей зоне (до 160 м с одной установки) FARO Laser Tracker Vantage позволяет контролировать крупногабаритные детали: фюзеляжи и крылья самолетов, корпуса судов и вагонов, кузова автомобилей, станины станков и прессов, крупные металлоконструкциии т.д.

2. Сборка крупногабаритных изделий

Исключительной особенностью Laser Tracker Vantage является то, что он способен отслеживать положение измерительной сферы в режиме реального времени (в динамике). Это позволяет эффективно использовать оборудования для сборки изделий из нескольких компонентов, например, стыковка крыла самолета с фюзеляжем. Благодаря использованию FARO LaserTracker Vantage можно сократить время на проведение подобных операций в разы и отказаться от изготовления специальных дорогостоящих измерительных шаблонов и контрольной оснастки.

3. Контроль сложных криволинейных поверхностей

Лазерный трекер Vantage может эффективно использоваться для контроля сложных криволинейных поверхностей, например, рабочих колес гидротурбин, крупногабаритных антенн, фюзеляжей самолетов и т.д. методом сравнения с CAD моделью. Использование этого метода позволяет отказаться от недешёвых контрольных приспособлений.

4. Настройка стапелей, сборочных линий, сварочных кондукторов

Достаточно сложной измерительной задачей является правильное позиционирование элементов конструкции стапелей, сборочных линий и сварочных кондукторов в пространстве. Лазерный трекер FARO Laser Tracker Vantage способен легко с ней справиться. Правильное позиционирование можно производить по известным координатам или линейно-угловым размерам. Существенно сократить время можно использовав метод сравнения с CAD моделью конструкции. Этот сокращает время на переналадку и запуск в производство нового изделия, а также уменьшает процент брака.
