Лазерная насадка Laser ScanArm ES (LLP) опция к Edge Arm

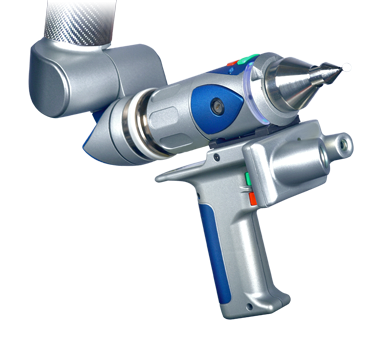

FARO Laser ScanArmFARO Laser ScanArm ES (опция к координатно-измерительной машине FARO Edge Arm) — наиболее эргономичен и эффективен благодаря новому креплению и более широкой полосе сканирования.

Компания FARO Technologies Inc. представляет мобильную координатно-измерительную машину FARO Laser ScanArm ES, предоставлющую возможность бесконтактного метода сканирования и измерения изделий. Новый лазерный сканер FARO Laser Line Probe, установленный на мобильную координатно-измерительную машину (измерительную руку) FARO EDGE, расширяет возможности вашей КИМ FARO Edge функцией бесконтактных измерений.

Благодаря наличию быстросъемной рукояти, сканер Laser Line Probe легко крепится на измерительной руке Faro Edge для временного или постоянного использования. За счет малого веса (рукоять с интегрированным лазерным щупом весит 222.4 г) и компактности лазер удобен в эксплуатации. FARO Laser Line Probe обеспечивает высокую производительность по низкой цене.

Лазерный 3D сканер открывает большие возможности для инспекции сложных криволинейных поверхностей путем сравнения полученного облака точек и CAD-модели, сканирования и 3D-моделирования. Это стало возможным благодаря интеграции мобильных координатно-измерительных машин с семью степенями свободы (FARO Edge Arm 7 осей) и лазерного сканера FARO Laser Line Probe.

В отличие от других сканеров, в лазерном сканере FARO Laser ScanArm ES контактный щуп и сканирующая головка могут работать поочередно, без необходимости проведения перемонтажа компонентов системы. Пользователь может измерять простые объекты и после этого инспектировать сложную поверхность в одной программе одной и той же координатно-измерительной машиной.

Высокая скорость оцифровки (более 45000 точек в секунду), автоматическая подстройка сканера под отражательную способность материала с помощью функции Auto Material, полная совместимость всех компонентов системы делают FARO Laser ScanArm ES оптимальным решением для современного производства.

FARO Laser ScanArm ES позволяет сканировать с высокой скоростью криволинейные поверхности и получать облако точек, которое повторяет геометрию изделия. По отсканированным данным пользователь может построить в специализированном программном обеспечении трехмерную CAD модель изделия или совместить облако точек с уже имеющейся CAD моделью и получить цветовую карту отклонений геометрии. Для обработки полученных данных с Laser ScanArm используется специальное программное обеспечение.

Возможно одновременное использование лазерного бесконтактного сканирования для сложных криволинейных поверхностей и измерение стандартных геометрических элементов (окружностей, плоскостей, цилиндров, конусов и т. д.) с помощью контактного щупа. Важно, что все замеры выполняются в одном файле. Это существенно облегчает обработку полученных после лазерного сканирования данных. Отличная эргономика мобильных координатно-измерительных машин FARO Arm позволяет сканировать изделия в самых труднодоступных местах. Лазерное сканирование — незаменимый метод для контроля криволинейных поверхностей.

Технические характеристики лазерной насадки FARO Laser Line Probe ES

Характеристики Значение
 Точность  ±35 мкм
 Повторяемость  35 мкм, 2σ
 Дистанция сканирования  от 95 до 180 мм
 Глубина поля  85 мм
 Эффективная ширина сканирования:
 Ближнее поле
 Дальнее поле





 53 мм
 90 мм

 Точек на линию  752 точки/линия
 Скорость сканирования  60 кадров в сек,
 752 точки в кадре,
 45,120 точек в сек
 Лазер  660 нм, CDRH Class II/IEC Class 2M
 Вес  222.4 г
 Компенсация перепадов температуры  стабильность оптических  параметров
 Рабочий диапазон температур  от +10 до +40 ° С
 Температурный цикл  3 ° С / 5 мин
 Калибровка  постоянная
 Электропитание  100-240 В, 47/63 Гц



Точностные характеристики Faro Edge + Faro Laser Line Probe ES
(Бесконтактный метод)

Модель КИМ Рабочая зона 1,8 м Рабочая зона 2,7 м Рабочая зона 3,7 м
 FARO EDGE  ± 0,069 мм ± 0,076 мм

± 0,126 мм





Преимущества  FARO Laser ScanArm ES:

Высокая скорость: За счет применения технологии CMOS, лазерный полосовой щуп снимает 45,000 3D точек в секунду.
Большее покрытие: С шириной лазерного луча около 90 мм сканирование занимает меньше времени.
Маленький и незаметный: Лазерный щуп FARO может быть постоянно установлен на вашу КИМ без помех для обычного процесса измерений.
Простая интеграция: Внешний контроллер или провода не нужны.
Улучшенный поиск поля: Встроенный LED индикатор указывает вам, когда щуп находится на оптимальном расстоянии для сканирования.
Беспроводное сканирование: Лазерный щуп полностью совместим с Bluetooth®, WiFi, USB и Ethernet технологиями, уже имеющимися в FARO Edge.
Малый вес: Рукоять с интегрированным лазерным щупом весит 222.4 г. Наличие лазерного щупа добавляет к обычной рукояти всего 76.6 г.



Области применения 3D сканера FARO Laser ScanArm ES:

  • Аэрокосмическая промышленность: обратный инжиниринг, контроль качества;
  • Автомобилестроение: создание и сертификация инструментов, выравнивание, контроль качества;
  • Металлообработка: первичный и периодический контроль;
  • Штамповка и литье: контроль форм, сканирование прототипов деталей;
  • 3D-моделирование;
  • Обратный инжиниринг;
  • Быстрое прототипирование;
  • Контроль сборки агрегатов и их документирование;
  • Измерение произвольных форм;
  • Контроль объектов, которые легко деформируются;
  • Сравнение с CAD.

Условия использования FARO Laser ScanArm ES:

Рабочий диапазон температур: от +10° С до +40°С (50° F — 104° F)
Допустимые колебания температуры: 3°С/ 5 мин (5,4° F/ 5 мин )
Влажность: 95% без конденсата
Электропотребление: 85-245 В, 47-63 Гц
Защита: соответствует стандарту IP 64
Максимальная вибрация: от 55 до 2000 Гц (IEC 68-2-27)
Удар и сотрясение: 6 мс (IEC 68-2-27)
