Лазерный сканер FARO помогает в реставрации легендарной Шуховской телебашни
3D сканер FARO Focus3D помогает в реставрации памятников архитектуры. Так произошло с известным на весь мир «гиперболоидом» инженера Шухова – московской телебашней на Шаболовке.

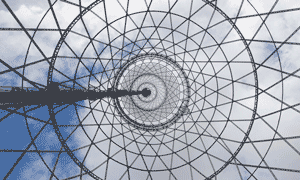

Немногие конструкции могут сравниться с инновационной элегантностью Шуховской телебашни в Москве, которая была построена более 90 лет тому назад великим русским инженером Владимиром Шуховым. Его гениальность заключалась в использовании несущей стальной сетчатой оболочки для создания новаторской для своего времени гиперболоидной конструкции, ажурной, но очень прочной и способной выдерживать сопротивление ветра. Первоначально планировалось превзойти высоту Эйфелевой башни в Париже на 45 метров, при этом расходовать стали на 60% меньше. Однако из-за дефицита металла в послереволюционной России Шухов был вынужден уменьшить свою башню. Тем не менее, на единицу высоты Шуховской башни пошло в три раза меньше металла, чем на единицу высоты Эйфелевой.
Высота Шуховской башни достигла 160 метров. Трансляция радиопередач отсюда началась 19 марта 1922 года. До 1967 года «Шуховка» была главной телебашней СССР. К сожалению, за все эти годы сооружение ни разу не реконструировалось. Коррозия стальных конструкций достигла опасного уровня. Чтобы спасти и сохранить уникальный объект, в ближайшее время приступят к его реконструкции.
До начала реставрационных работ Российская академия наук решила сделать точную цифровую 3D модель настоящего варианта башни. Задача была поставлена Центру виртуальной истории науки и техники и специалистам по 3D Trimetari Consulting, которые выполнили работы по сканированию с помощью оборудования FARO. Трехдневное лазерное 3D-сканирование осуществлялось с использованием оборудования 3D сканера FARO Focus3D.
«Было установлено семь станций для сканирования – четыре на уровне земли и три на платформах башни»,- объясняет Михаил Аникушкин, генеральный директор Trimetari Consulting. — Окончательный набор данных содержит около 100 миллионов точек, привязанных к фиксированному положению на башне и Московской геодезической системе. Степень точности взаимной ориентации всех сканирований была 7 мм». Следующий шаг после создания полной 3D цифровой модели текущего состояния башни — моделирование всего ее жизненного цикла на основе имеющейся документации, а затем создание виртуальной 3D истории об этом удивительном памятнике архитектуры и инженерии.
«Для этой работы у нас был сканер с лазерными импульсами большого радиуса действия и лазерный сканер FARO Focus3D. Оба применялись на нижних станциях, но только Faro Focus3D был достаточно невелик для поднятия по лестнице на станцию сканирования на высоту 141 м. Там было мало места и не имелось защиты от непогоды. Лёгкость, компактность и простота в использовании FARO Focus3D действительно имело значение. Без него мы бы не смогли закончить данную работу», — говорит с благодарностью Аникушкин.
