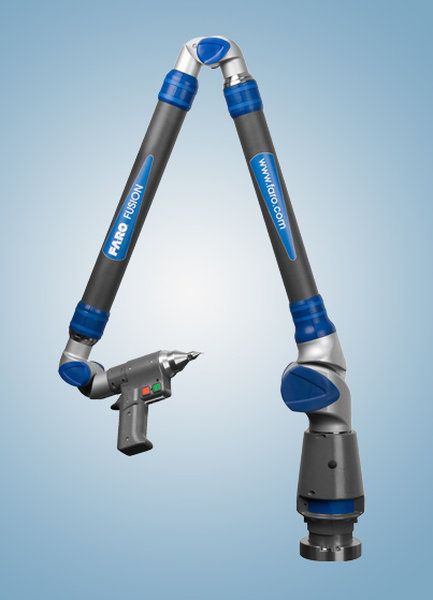

Faro_Fusion_02КИМ FARO Fusion Arm, пришедшая на смену FARO Titanium Arm, превосходит ее по точности на 15%

При разработке координатно-измерительной машины FARO Fusion использовались все новейшие технологии, используемые при производстве FARO Arm, а также бралась за основу эргономичная конструкция серии FARO Platinum Arm.
Добавлена функция Auto Sleep, отключающая КИМ при длительном простое, что не только увеличивает время автономной работы от аккумулятора, но и продлевает срок службы оборудования.

Соотношение цена/качество новой КИМ FARO Fusion Arm позволяет ей быть лидером этого сегмента рынка, на котором важна не только максимальная точность, но и цена измерительного оборудования.

Преимущества серии FARO Fusion это ее доступность даже небольшим компаниям для реверс-инжиниринга и контроля качества производимой продукции.





Технические характеристики мобильных координатно-измерительных машин FARO Fusion (6 осей):

Модель КИМ Рабочая зона, мм Повторяемость измерения точки, мм* Погрешность линейных измерений, мм** Вес, кг
 FARO Fusion 6 1800 0,036 ± 0,051 9,3
 FARO Fusion 8 2400 0,043 ± 0,061 9,5
 FARO Fusion 10 3000 0,074 ± 0,104 9,75
 FARO Fusion 12 3700 0,104 ± 0,147 9,98

Технические характеристики мобильных координатно-измерительных машин FARO Fusion (7 осей):

Модель КИМ Рабочая зона, мм Повторяемость измерения точки, мм* Погрешность линейных измерений, мм** Вес, кг
 FARO Fusion 6 1800 0,046 ± 0,064 9,5
 FARO Fusion 8 2400 0,051 ± 0,086 9,75
 FARO Fusion 10 3000 0,089 ± 0,124 9,98
 FARO Fusion 12 3700 0,124 ± 0,175 10,21

* Повторяемость точки – максимальное абсолютное отклонение измеренной точки от среднего значения в тесте на конусе. Щуп помещается в коническое отверстие калибровочного приспособления, затем производится съем координат центра щупа при в различных положениях последнего колена руки. Этот тест определяет повторяемость прибора.

** Погрешность линейных измерений – определяется с использованием сертифицированных эталонов длины, обмериваемых в различных положениях и ориентациях в пределах рабочей области руки. Этот тест определяет точность прибора. Методики основаны на стандартах ISO 10360-2 и ASME B 89.4.1 (U3).

Преимущества КИМ FARO Fusion:

  • Мобильная КИМ с точностью до +/- 0,036 мм;
  • Температурные сенсоры в каждом сочленении руки-манипулятора распознают температурные изменения для внесения корректировки в результат измерений;
  • Беспроводная передача данных между измерительной машиной и компьютером через Bluetooth-интерфейс, дальность действия – до 10 м;
  • Функция AutoSleep. Автоматическое отключение мобильной координатно-измерительной машины FARO для снижения энергопотребления и увеличения срока службы;
  • Эргономичная рукоятка. Простота, комфорт и эффективность измерительного процесса;
  • Универсальное крепление QuickMount позволяет быстро и надежно крепить КИМ вблизи измеряемого изделия;

Мобильная координатно-измерительная машина доступна в двух вариантах исполнения:

  1. с 6-ю степенями свободы (для использования со щупом);
  2. с 7-ю степенями свободы (для совместного применения щупа и лазерного сканера, например, FARO Laser Line Probe ) ;
  • Температурные сенсоры и датчики нагрузки

В каждом сочленении руки позволяют прибору парировать внешние воздействия для максимизации точности

  • Широкий выбор аксессуаров

Применение различных щупов: сферических, точечных, изогнутых, а также удлинителей щупа

  • Внутренняя балансировка

Обеспечивает удобное использование прибора

  • Аккумуляторная батарея повышенной мощности

Встроенная мощная батарея обеспечивает полную автономность измерений

  • Беспроводная передача данных

Bluetooth-интерфейс, дальность действия — до 10 м

Применение мобильных координатно-измерительных рук FARO Fusion:

Аэрокосмическая промышленность: выравнивание стапелей, сертификация шаблонов и моделей, контроль геометрии изделии и деталей, и т. д.

Автомобилестроение: выравнивание сварочных кондукторов, контроль геометрии изделии и деталей, и т. д.

Металлообработка: инспекция опытных образцов продукции, периодический выборочный контроль.

Штамповка и литье: инспекция форм, сканирование прототипов изделий.

Галерея изображений:

Сертификация КИМ Faro Fusion:

  • Сертификат СН.C.27.001.A. № 36617. Государственный реестр средств измерений РФ — №41588-09 МЕТ (UL, сертифицировано CSA)
  • Соответствие СЕ:
  • Директива 93/68/ЕЕС, (обозначение СЕ)
  • Директива 89/336/ЕЕС, (ЕМС)
  • FDA CDRH, 21 CFR 1040.10 подраздел О
  • Электрическое измерительное оборудование для лабораторного и производственного использования:
  • EN 61010-1:2001, IEC 60825-1, EN 61326
  • Электромагнитная совместимость (EMC):
  • EN 55011, EN 61000-3-2, EN 61000-3-3, EN 61000-4-4, 61000-4-5, 61000-4-6, 61000-4-8, 61000-4-11​

​Буклет с техническими данными и описанием
