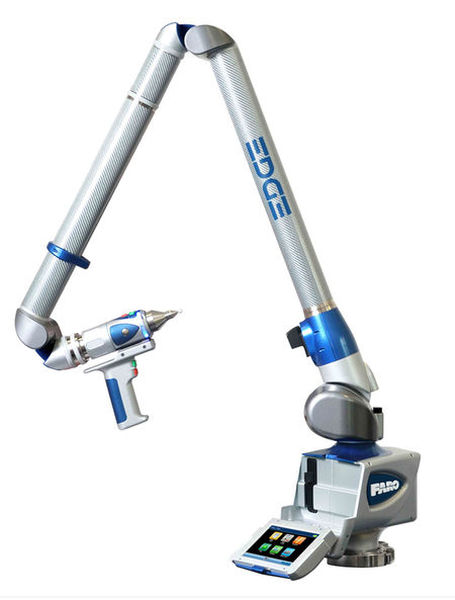

Faro_Arm_Edge_1Координатно-измерительные машины FARO Edge Arm представляет последнее поколение продуктовой линейки FARO ARM. Все КИМ FARO Edge имеют степеней свободы и оснащены встроенным персональным компьютером с сенсорным дисплеем.

Семиосевое исполнение в основном используется для лазерного сканирования с помощью FARO Laser Line Probe. Широкая полоса лазерного луча значительно увеличивает область сканируемого объекта без ущерба для точности. Благодаря новым технологиям и дизайну Laser Line Probe легко интегрируется и становится частью координатно-измерительной руки Faro Edge.

Компактность и малый вес – вот основные отличительные особенности нового поколения лазерных головок Laser Line Probe, обеспечивающих ещё лучшую производительность мобильных лазерных сканирующих систем.

Для обычных контактных измерений достаточно, а порой и более удобно, использовать КИМ с шестью осями. Поэтому в серии EDGE реализована возможность снимать рукоятку с седьмой оси. КИМ FARO всегда отличались отличной эргономикой по сравнению с конкурентами. В новой руке FARO EDGE улучшенная конструкция балансира и правильное распределение веса элементов руки позволяют оператору работать ещё эффективнее.

Благодаря новой разработке компании FARO Technologies Inc. теперь базовые измерения, проверку размеров по чертежам Вы можете производить с помощью программного обеспечения интегрированного во встроенный в основание измерительной руки компьютер.

Измерительная рука Faro Edge идеально подходит для контроля штамповочныхлитьевых формконтроля деталей в процессе обработкипроверки геометрии, а также для обратного инжинирингабыстрого прототипирования и инспекции поверхностей.

Помимо температурных датчиков, которые вносят корректировки в результат измерения, в новой EDGE также имеютсядатчики сдвига. Они позволяют правильно установить КИМ для измерений.

Встроенный сенсорный компьютер, с интегрированным интуитивно простым программным обеспечением, позволяет проводить несложные геометрические измерения без использования ноутбука или стационарного компьютера. Программное обеспечение поддерживает несколько языков, в том числе и русский.

Для серьезных геометрических измерений, например, методом сравнения с CAD моделью необходимо, как и в предыдущих сериях КИМ FARO, использовать специализированное программное обеспечение: FARO CAM2 Measure 10, Geomagic, PowerInspect, Metrolog и т.д., которое должно быть установлено на ноутбуке или стационарном компьютере. Соединение между измерительной рукой и компьютером может быть реализовано через: Bluetooth, WiFi, USB или Ethernet.

Технические характеристики координатно-измерительной машины FARO EDGE (7 осей)

Модель КИМ Рабочая зона, мм Повторяемостьизмерения точки, мм* Погрешностьлинейных измерений,мм** Вес, кг
FARO EDGE 6 1800 0,024 ± 0,034 10,7
FARO EDGE 9 2700 0,029 ± 0,041 10,9
FARO EDGE 12 3700 0,064 ± 0,091 11,3

* Повторяемость точки – максимальное абсолютное отклонение измеренной точки от среднего значения в тесте на конусе. Щуп помещается в коническое отверстие калибровочного приспособления, затем производится съем координа тцентра щупа в различных положениях последнего колена руки. Этот тест определяет повторяемость прибора.

** Погрешность линейных измерений – определяется с использованием сертифицированных эталонов длины, обмериваемых в различных положениях и ориентациях в пределах рабочей области руки. Этот тест определяет точность прибора. Методики основаны на стандартах ISO 10360-2 и ASME B 89.4.1 (U3).

Функциональные характеристики координатно-измерительной машины FARO EDGE

        1. Встроенная система измерений

  • Встроенный миникомпьютер с сенсорным экраном
  • Система быстрых измерений QuickTools
  • Персональные настройки
  • Встроенная система диагностики
  • Базовые измерения без внешнего ПК

       2. Эргономика

  • Уменьшенный вес частей, удерживаемых оператором
  • Лучшее распределение веса и баланс
  • Более легкий и компактный лазерный сканер LLP (опция)

        3. Мультифункциональная съемная рукоять

  • 7-осевое исполнение с быстросъемной рукоятью
  • Простая интеграция с лазерным сканером FARO Laser Line Probe

        4. Технология Smart Sensor

  • Датчики сотрясений с системой предупреждения недопустимых внешних нагрузок
  • Температурные датчики с автоматической коррекцией температурных колебаний
  • Датчики сдвига/смещения для определения проблем установки

        5. Соединение

  • Bluetooth
  • WiFi
  • USB
  • Ethernet

Наиболее частое применение Faro Edge:

Аэрокосмическая промышленность: измерение стапелей, сертификация шаблонов и моделей, контроль геометрии изделии и деталей, и т.д.

Автомобилестроение: выравнивание сварочных кондукторов, контроль геометрии изделии и деталей, и т. д.

Металлообработка: инспекция опытных образцов продукции, периодический выборочный контроль.

Штамповка и литье: инспекция форм, сканирование прототипов изделий.

Условия использования руки Faro Edge:

  • Рабочий диапазон температур: от +10° С до +40°С (50° F — 104° F)
  • Допустимые колебания температуры: 3°С/ 5 мин (5,4° F/ 5 мин )
  • Влажность: 95% без конденсата
  • Электропотребление: 85-245 В, 47-63 Гц
  • Защита: соответствует стандарту IP 64
  • Максимальная вибрация: от 55 до 2000 Гц (IEC 68-2-27)
  • Удар и сотрясение: 6 ms (IEC 68-2-27)


Галерея изображений:

Сертификация КИМ Faro Edge:
  • Cоответствие CE:
  • EN50081-1: 1991 Класс В (радиоактивность и проводимость);EN50082-1: 1991 (ESD, RI, EFT);
  • IEC 801-2 (1991), 8 kV AC;
  • IEC 801-3 (1984), 3 V / m;
  • IEC 801-4 (1988), 0.5 kV Сигнальные линии;
  • 1 kV AC силовая линия.

​Буклет с техническими данными и описанием
